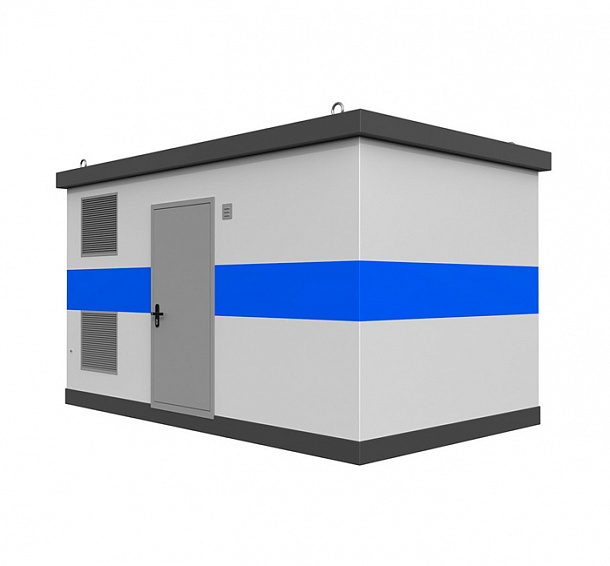

БКТП

Блочные комплектные трансформаторные подстанции (БКТП) служат для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты и предназначены для использования в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных поселков.

Осуществляем проектирование и производство оборудования под ваш объект. Выполняем доставку и монтаж оборудования. Гарантийный срок на изделие составляет 36 месяцев с момента производства.

Срок изготовления: от 14 до 30 рабочих дней.

Отправить заявку

Описание
Характеристики

Модули 2БКТП могут располагаться как «последовательно» — стыкуясь по ширине блока, так и «параллельно» — стыкуясь по длине блока. Последнее взаимное расположение является наиболее распространенным.

Строительная часть БКТП состоит из трех основных элементов: крыши, корпуса и подземной части.

Крыша: (одно-, двух- и четырехскатная) выполняется из профлиста или металлочерепицы и изготавливается по желанию заказчика. В стандартном исполнении бетонная, покрыта гидроизоляционной мастикой или полимером.

Корпус: выполнен из высококачественного фибробетона с улучшенными характеристиками по сейсмостойкости. Толщина стенки 70 мм. Корпус покрыт декоративной атмосферостойкой минеральной штукатуркой. Цвет корпуса, а также других элементов подстанции выбирается заказчиком в соответствии с каталогом цветов RAL (более 1000).

Подземная часть может быть выполнена в трех вариантах:

кабельные отсеки с фундаментной плитой;
монолитный фундамент;
сборный фундамент из блоков ФБС с фундаментной плитой.

Вентиляция в подстанции с трансформаторами мощностью до 1000 кВА выполняется естественная (на основании СНиП II-58-78п5.32 и ПУЭ изд.7п.4.2.104) с помощью жалюзийных решеток в корпусе подстанции и дверях камеры трансформатора, гарантирующая степень защиты IP43. По заданным техническим условиям, а также для трансформаторов мощностью 1250кВА и выше выполняется принудительная вентиляция с помощью вентиляторов, которые могут быть установлены как в трансформаторных камерах, так и в коридорах обслуживания.

Камера трансформатора предназначена для установки трансформаторов масляных, масляных герметичных, сухих или с литой изоляцией (как российского, так и иностранного производства).

Перечень основных преимуществ по сравнению с другими производителями бетонных подстанций на рынке:

Соединение между трансформаторами и РУНН может выполняться как кабелями, так и шинами. Причем все кабели будут разделаны, а шины разведены для быстрого и удобного монтажа трансформаторов.
Отсутствие в подстанции ржавеющих металлоконструкций: все элементы выполнены с полимерной порошковой окраской высокой прочности.
Простота и удобство установки и монтажа подстанции на месте.

Мощность силового трансформатора. кВа

25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600

Номинальное напряжение на стороне ВН, кВ

6; 10; 20

Номинальное напряжение на стороне НН, кВ

0,4

Номинальный ток сборных шин на стороне ВН, А

630

Номинальный ток сборных шин на стороне НН, А

1250;1600;2500;3200; 4000; 5000

Ток термической стойкости сборных шин на стороне ВН,кА/1с

16;20
