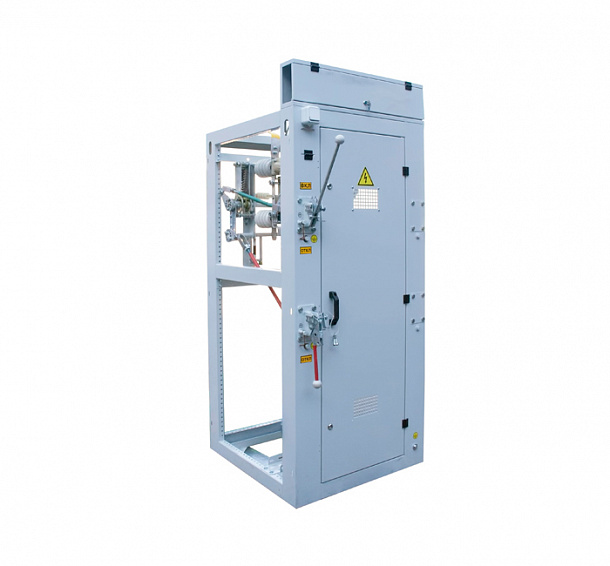

КСО

Камера сборная одностороннего обслуживания-измерительная с трансформаторами напряжения (далее камера КСО-ИТН) предназначена для учета активной и реактивной энергии в кабельных распределительных сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10(6) кВ, с заземленной или изолированной нейтралью.

Осуществляем проектирование и производство оборудования под ваш объект. Выполняем доставку и монтаж оборудования. Гарантийный срок на изделие составляет 36 месяцев с момента производства.

Срок изготовления: от 12 до 20 рабочих дней.

Отправить заявку

Описание

Камера сборная одностороннего обслуживания (КСО) – является самым известным и распространенным устройством в сетях напряжением 6-10 кВ. Мы изготавливаем типовые и индивидуальные варианты камер КСО, которые полностью отвечают требованиям клиентов и имеют наилучшее соотношение цена/качество.

Камера КСО-ИТН служит для организации измерений параметров активной и реактивной энергии в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, с выводом показаний на счетчик.

Каждая ячейка КСО выполняет одну функцию (ввод, линия, вывод на трансформатор, секционирование). Благодаря такому подходу, удалось разработать набор стандартных схем ячеек КСО - не более полутора десятков схем для каждого типоисполнения. Каждая схема имеет стандартный номер, одинаковый у всех производителей. Это сильно упрощает производство камер КСО.

Камеры КСО номинального напряжения 6 и 10 кВ переменного трёхфазного тока частоты 50 Гц предназначены для распределительных устройств с изолированной или с заземлённой через дугогасительный реактор нейтралью. Типоисполнение камер КСО определяется конкретной схемой главных и вспомогательных цепей и номинальными параметрами встраиваемых аппаратов.

Для обеспечения безопасности эксплуатации предусмотрена блокировка открытия камеры, находящейся под напряжением, посредством установки замков R7 в RM6 и КСО-ИТН. Доступ в камеру будет невозможен, пока не отключится выключатель нагрузки, к которому подключена КСО-ИТН. Камера комплектуется тремя трансформаторами напряжения типа ЗНОЛП-6(10) и рассчитана на подключение к трансформаторам тока основного и резервного вводов в ТП. Счетчики электроэнергии в КСО-ИТН устанавливаются опционально.

В комплект документов к изделию (электротехническому щиту) прилагается паспорт, однолинейная электрическая схема, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.
